４ 新寸法体系の寸法おさえ例図
８）「出窓」（在来工法真壁納まり）
幅寸法の基準
・幅の内法基準寸法は、アルミ外付サッシと同じにする。
高さ寸法の基準
・高さの内法基準寸法は、アルミ外付サッシと同じにする。

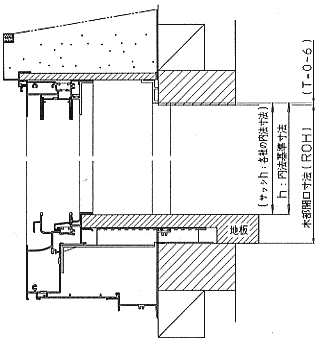

※地板通し納まり（真壁で洋間風または、室内側に紙障子付の納まりタイプ）の高さ寸法
内法基準寸法は、地板上面から天板アングル下端間とする。
木部開口寸法（ROH）は地板の厚さにより異なるので、各社寸法をカタログ等に明記する。

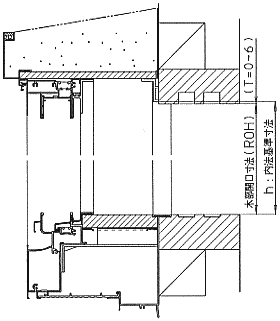

地板通し納まり
地板通し納まり
[
