知っておきたい建築法規
>
住宅サッシの「新寸法体系」
住宅サッシの「新寸法体系」
[
前ページ
]
[
次ページ
]
４ 新寸法体系の寸法おさえ例図

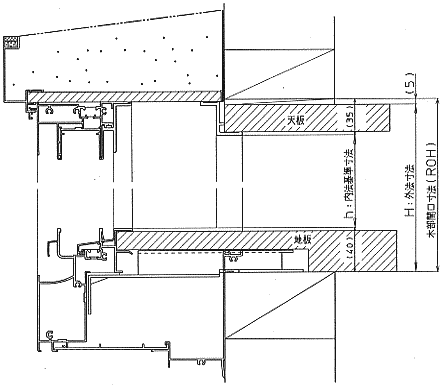

７）「出窓」（在来工法大壁納まり）
幅寸法の基準
・幅の内法基準寸法は、たて枠アングルの内〜内間とする。但し、内〜内間が基準寸法と異なる場合は各社の内法寸法を表示する。
・幅の外法寸法は、たて枠取付アングル付の場合は、たて枠取付アングルの外〜外間とする。
高さ寸法の基準
・高さの内法基準寸法は、天板アングル下端から下枠アングル上端間とする。
・高さの外法寸法は、天板上端から地板下端間とする。
[
