住宅サッシの「新寸法体系」
住宅サッシの「新寸法体系」
[
前ページ
]
[
次ページ
]
４ 新寸法体系の寸法おさえ例図
６）「勝手口ドア」（在来工法・２×４工法 大壁フロア納まり）

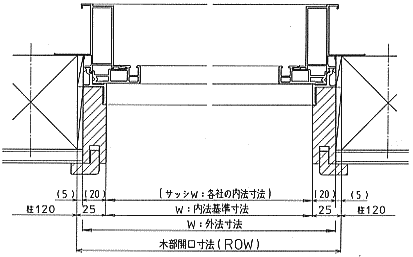

幅寸法の基準
・幅寸法：内法基準寸法はアルミ半外付サッシと同じにする。
但し、たて枠見付寸法がアルミ半外付サッシと異なる場合は、Ｗ：外法寸法を同じにし、
サッシＷ：各社の内法寸法を表示する。

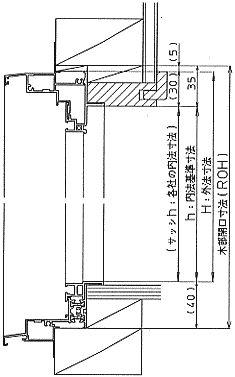

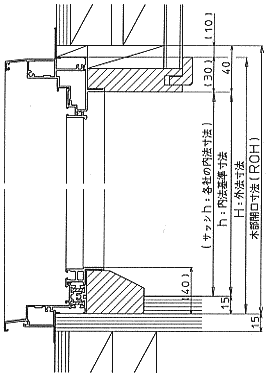

高さ寸法の基準
・高さ寸法：内法基準寸法はアルミ半外付サッシと同じにする。
但し、上・下枠見付寸法がアルミ半外付サッシと異なる場合は、Ｈ：外法寸法を同じにし、
サッシｈ：各社の内法寸法を表示する。
在来工法用
２×４工法用
[
