４ 新寸法体系の寸法おさえ例図
９）「樹脂サッシ」（在来工法大壁納まり）
半外付の樹脂サッシの幅と高さの外法寸法はアルミ半外付サッシのアングル付サッシと同じにする。

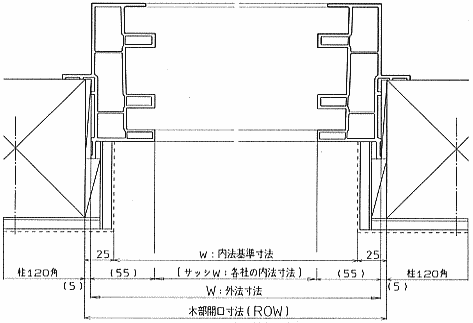

・幅寸法：アルミ半外付サッシの外法寸法Wと同じにする。

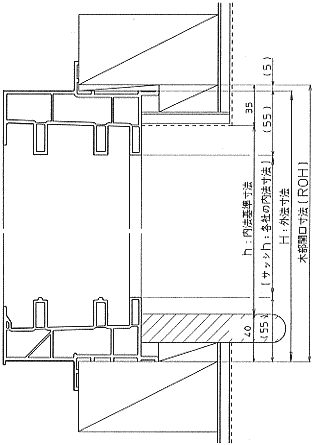

・高さ寸法：窓タイプはアルミ半外付サッシの外法寸法Hと同じにする。テラスタイプは樹脂サッシ窓タイプの外法寸法押え位置を合わせる。
窓タイプ
テラス（腰高）タイプ
[
