４ 新寸法体系の寸法おさえ例図
４）「外付サッシ」（在来工法 真壁納まり）
M（※1）は一般無目寸法を表す。
M（※2）は長押無目を表す。

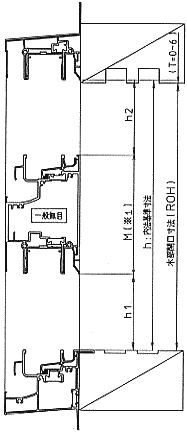

高さ寸法の基準
・ランマ付きサッシ一般無目仕様は、ｈ=２２００を推奨寸法とする。
・ランマ付きサッシ一般長押無目仕様は、ｈ=２２５０を推奨寸法とする。
・ランマ付きサッシの掃出し部 ｈ１：１８０３ｍｍ（１８００〜１８０６間は可）とする。
・内法基準寸法は木部開口寸法（ＲＯＨ）にチリ寸法（Ｔ=０〜６ｍｍ）を加算した寸法とする。

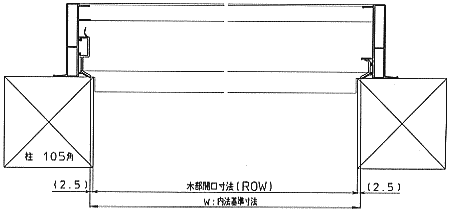

幅寸法
・内法基準寸法は木部開口寸法（ＲＯＷ）にチリ寸法（Ｔ=０〜６ｍｍ）を加算した寸法とする。
[
